私のSamizuAcousticsさんのTVC(Trans Volume Control)ですが、4つのオートトランスのバランス構成となっています。入出力もバランスとしてありますので、一般的なアンプに接続するには出力側でバランスーアンバランス変換が必要です。これまではバラックでTLT-1010SSWJを組んでありました。またGS-1については、低域の能率に合わせるために高域の能率を10dB程度下げる補償回路が高音部に内蔵されているのですが、それを使わずに外部に補償回路を組んであります。

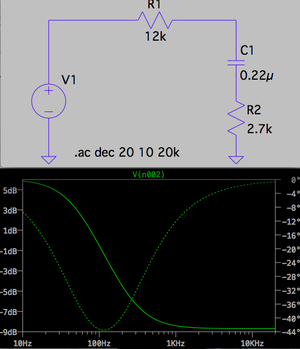

【GS-1補償回路】
12

これもまたバラックで組んでありました。こられのものをケーシングしてTVCにセットしました。
イコライザ
当然の事ながら、励磁スピーカーを使う場合は補償回路は不用ですので、補償回路をバイパスできるような構成です。

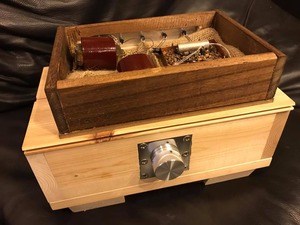

TVC
こんな感じで、ボリュームコントロールシステムが完成です。
