DSO Shell DIY KIt

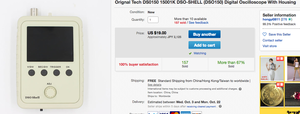

ebayで格安の簡易オシロがありましたので、購入してみました。

スクリーンショット(2018-09-15 12.58.15)
このキットですが秋月さんで完成品も購入できますが、3450円+送料となっています。
自分で組み立てなければ行けませんが、この価格ならいたしかたありません。

またこのDSO Shellについての詳しい記事はこちらにございます。
ラジオペンチさん

41712977_1897173930365394_7616772080209494016_n

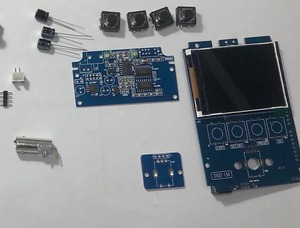

組み立てるといっても表面実装部品はすでに実装されているので、ピンヘッダやスイッチ類を取り付けるだけです。
41697965_1897173887032065_7324225992069742592_n
すべて組み立てる前に動作確認もできるような基板の構成になっていて、組み立て途中で悪い部分を探す事もできます。マニュアルでは抵抗や小容量のコンデンサは足付きの部品でしたが、送られてきた基板は表面実装部品に基板のパターンも更新されていてしました。いずれにしてもマニュアルどうりに組み立てても30分あれば完成です。
  組み立てマニュアルも非常に親切にかかれていて、先ず間違える事はないでしょう。
41700031_1897173853698735_5245168087992369152_n
測定方法のAC/DC/GNDの切り替えは上部のスライドスイッチで選択でき、あとは、4つのボタンで操作を選択して、ダイヤルを回転させたりクリックすることでモードを変更する事ができます。
操作性もかなり洗練されていて、直感的で使いやすいです。

測定できる周波数は低いですが、オーディオ基板のチェックでテスター代わりに使用するには十分な機能です。このパフォーマンスがこの価格で入手できるとは、いい時代になったものです。
